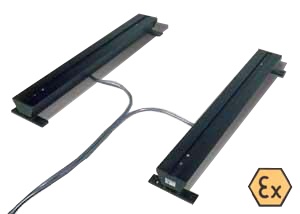

Barre di pesatura

Coppia di barre pesatrici modulari robuste e versatili, facili da inserire sotto qualsiasi struttura da pesare.

Indicate per la pesatura di strutture rigide (Tramogge, Nastri trasportatori, Rulliere, Serbatoi, Casse, ecc).

Versione standard con cella omologata.

CARATTERISTICHE PRINCIPALI

  • Funzionamento con 4 celle di carico shear-beam omologate in acciaio INOX IP68 (BPL) e con 2 celle di carico off center omologate in alluminio (BPS-BPM-BPX), secondo norme OIML R60 con protezione da polvere e acqua secondo norme IP65 (resistenza di ingresso 350 Ohm).
  • Struttura realizzata con profili e lamiera di acciaio al carbonio verniciata a forno e completa di giunti snodati di compensazione flessione e/o dilatazione della struttura da pesare e di fine corsa contro urti accidentali.
  • Cavo schermato a 4 poli da 3m per il collegamento di ciascuna barra alla scatola di giunzione in dotazione.
  • Alimentazione max. 15Vdc.
  • Scatola di giunzione equalizzata ermetica IP67 con cavo schermato a 6 poli 5m completo di connettori per collegamento all'indicatore
  • La versione INOX prevede struttura e meccanica in AISI304 e celle di carico trattate con protettivo anticorrosione.

OPZIONI NECESSARIE PER VERSIONE ATEX

  • CCATEX: Certificato ATEX per ogni cella di carico.
  • JB4QA: Scatola di giunzione certificata ATEX, in ABS IP67.
  • DCATEXMECH: Dichiarazione di conformità dell'assieme PIATTAFORMA + SCATOLA DI GIUNZIONE + CELLE DI CARICO (solo se la piattaforma è ordinata senza indicatore di peso, altrimenti fare riferimento alle certificazioni disponibili per l'indicatore da collegare).

ATTENZIONE:

Nei sistemi ATEX, per la pesatura diretta di metalli leggeri (quali alluminio, magnesio, titanio e loro leghe) è necessario che il piano della struttura installata sopra le barre sia in acciaio INOX.

Codice l x w x h(mm) Max (kg) d (g) M (g)* M 2R (g)* d HR (g)*
BPSI15 (INOX) 400x80x105 15 2 5 -- 1
BPSI30 (INOX) 400x80x105 30 5 10 5-10 2
BPSI60 (INOX) 400x80x105 60 10 20 -- 5
BPSI150 (INOX) 400x80x105 150 20 50 20-50 10
BPM60 600x105x130 60 10 20 10-20 5
BPM150 600x105x130 150 20 50 20-50 10
BPM300 600x105x130 300 50 100 50-100 20
BPX150 800x135x130 150 20 50 20-50 10
BPX300 800x135x130 300 50 100 50-100 20
BPX600 800x135x130 600 100 200 100-200 50

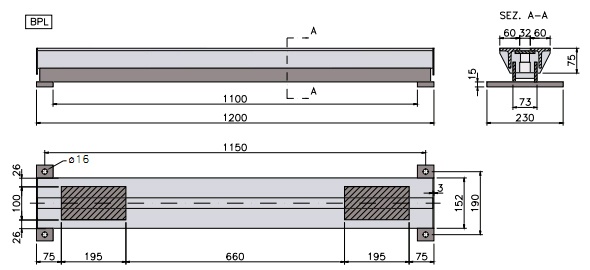

BPL600 1200x150x120 600 100 200 100-200 50
BPL1500 1200x150x120 1500 200 500 200-500 100
BPL3000 1200x150x120 3000 500 1000 500-1000 200
BPL6000 1200x150x120 6000 1000 2000 1000-2000 500

(*) Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso.NOTE:
Nelle versioni BPSI il valore dell'altezza è dato dall'altezza della barra pesatrice (h= 85 mm) più l'altezza di un antivibrante (h= 20 mm), necessario per evitare oscillazioni della barra durante la fase di pesatura.Servizio di calibrazione con indicatore di peso

Codice Descrizione
DINICAL Collegamento a indicatore.

Omologazione M, in classe III o IIII, con indicatore (solo in fase d'ordine)

Codice Descrizione
ECEM Omologazione CE-M per singola piattaforma.
ECEM2
Omologazione CE-M dual range per singola piattaforma.

Alta risoluzione (d HR)(solo in fase d'ordine)

Codice Descrizione
HR Versione per alta risoluzione per uso interno di fabbrica.

Protezione per scatola di giunzione/circuiti elettronici

Codice Descrizione
GELBOX Gel anticondensa, isolante e sigillante. Utile per la protezione dei circuiti elettronici del sistema di pesatura, anche in condizioni di immersioni prolungate nel tempo. Confezione da 300ml.

Opzioni per installazioni ATEX

Codice Descrizione
CCATEX Certificato ATEX per una cella di carico. Categorie: ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga e ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65. Completa di manuale e dichiarazione CE di conformità ATEX (disponibili in EN, DE, FR e IT).
JB2QAI Scatola di equalizzazione ATEX, INOX IP66, fino a 2 celle. 2 + 1 pressa cavi. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completa di manuale e DICHIARAZIONE CE di CONFORMITÀ ATEX (disponibili in EN, DE, FR e IT).
JB4QA Scatola di equalizzazione ATEX in ABS IP67 per max. 4 celle. 4 + 1 pressa cavi. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completa di manuale e DICHIARAZIONE CE di CONFORMITÀ ATEX (disponibili in EN, DE, FR e IT).
DCATEXMECH Dichiarazione ATEX di assieme, tipo Ex II 2GD X. Completo di relativa etichetta di assieme, per struttura meccanica con celle di carico ATEX (ogni cella deve essere certificata con CCATEX). NOTA: opzione necessaria solo con piattaforma ordinata senza indicatore di peso

Servizio di taratura con indicatore (solo in fase d'ordine)

Codice Descrizione
CT4 Certificato di taratura ISO 17025 da 6 a 60 kg. Per bilance di precisione, industriali e dinamometri.
CT5 Certificato di taratura ISO 17025 da 61 a 300 kg. Per bilance di precisione, industriali e dinamometri.
CT6 Certificato di taratura ISO 17025 da 301 a 1500 kg. Per bilance di precisione, industriali e dinamometri.
CT7 Certificato di taratura ISO 17025 da 1501 a 3000 kg. Per bilance di precisione, industriali e dinamometri.
CD3 Certificato di taratura ISO 9001 DINI ARGEO, da 1501 a 6000kg. Pesi a riferibilità ACCREDIA.

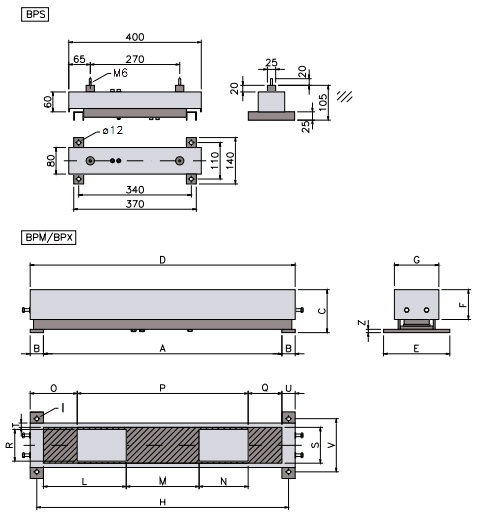

A B C D E F G H I L M N O P Q R S T U V Z
BPM 520 40 130 600 170 90 105 560 12 182.5 160 107.5 112.5 375 75 70 82 11.5 37.5 130 10
BPX 720 40 130 800 200 90 134 760 12 250 220 148 142 516 102 96 108 13 40 160 10

Zona delle barre pesatrici in cui è permesso praticare fori

 Zona delle barre pesatrici in cui non si possono praticare fori
